Pro Mac · iPad · iPhone

Sken i model.
Kdekoli.

Laserový sken i BIM model máte s sebou — na Macu, iPadu i iPhonu, i na stavbě bez signálu. Položte model na sken a uvidíte, kde stavba odpovídá projektu a kde ne. Změřte skutečný stav a závady pošlete týmu.

Zdarma s jedním projektem · Pro za jednorázovou platbu · macOS 14+, iOS a iPadOS 17+

Point Cloud & BIM ViewerUkázková místnost · 2 stanoviště Živě v prohlížeči

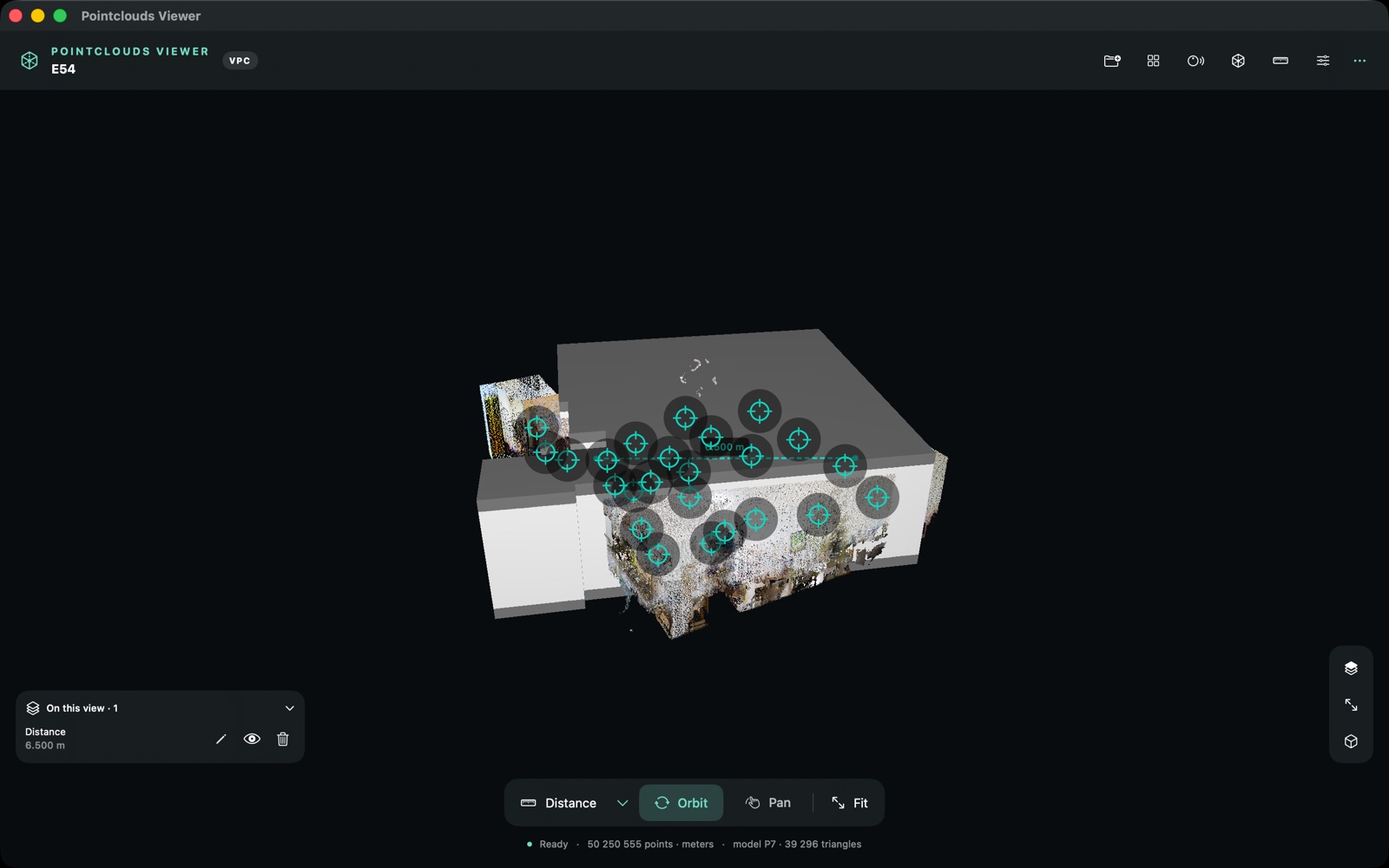

Snímek aplikace: mračno bodů bytu s IFC modelem.
Načítám mračno bodů…
159 891 bodů6,000 × 4,000 × 2,700 mIFC model
Klikněte do náhledu, pak přibližujte kolečkem

Syntetická místnost, kterou jsme poslali Applu k posouzení aplikace — žádná zakázka. Severní stěna je v modelu schválně o 4 cm dál. Zapněte Měřit, klikněte na stěnu ve skenu, pak vypněte Mračno a klikněte na tutéž stěnu modelu.Stáhnout vzorová data ↓

Jedna aplikace, tři zařízení

V kanceláři. Na stavbě.
U klienta.

Zkontrolujte sken na iPadu ještě na stavbě, než odjedete. Ukažte klientovi odchylku na iPhonu. Podrobně ji projděte na Macu. Projekt se otevře hned a funguje bez internetu.

Point Cloud & BIM Viewer na Macu: panel Scéna se skeny a IFC modelem nad skenem bytu.

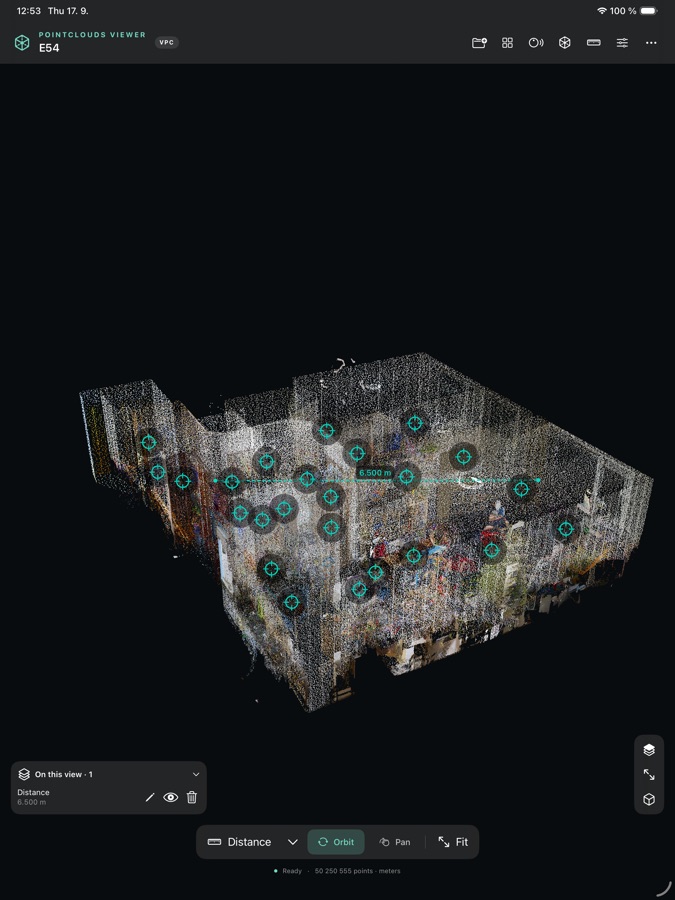

Point Cloud & BIM Viewer na iPadu: sken bytu v barvách podle výšky.

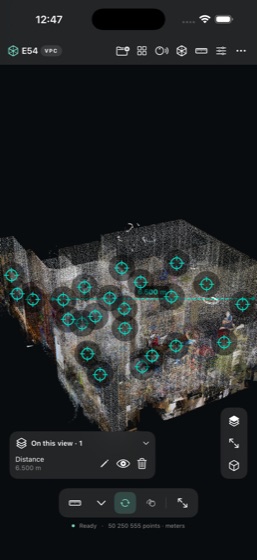

Point Cloud & BIM Viewer na iPhonu: každé stanoviště skenu vlastní barvou.
Mac · macOS 14+iPad · iPadOS 17+iPhone · iOS 17+

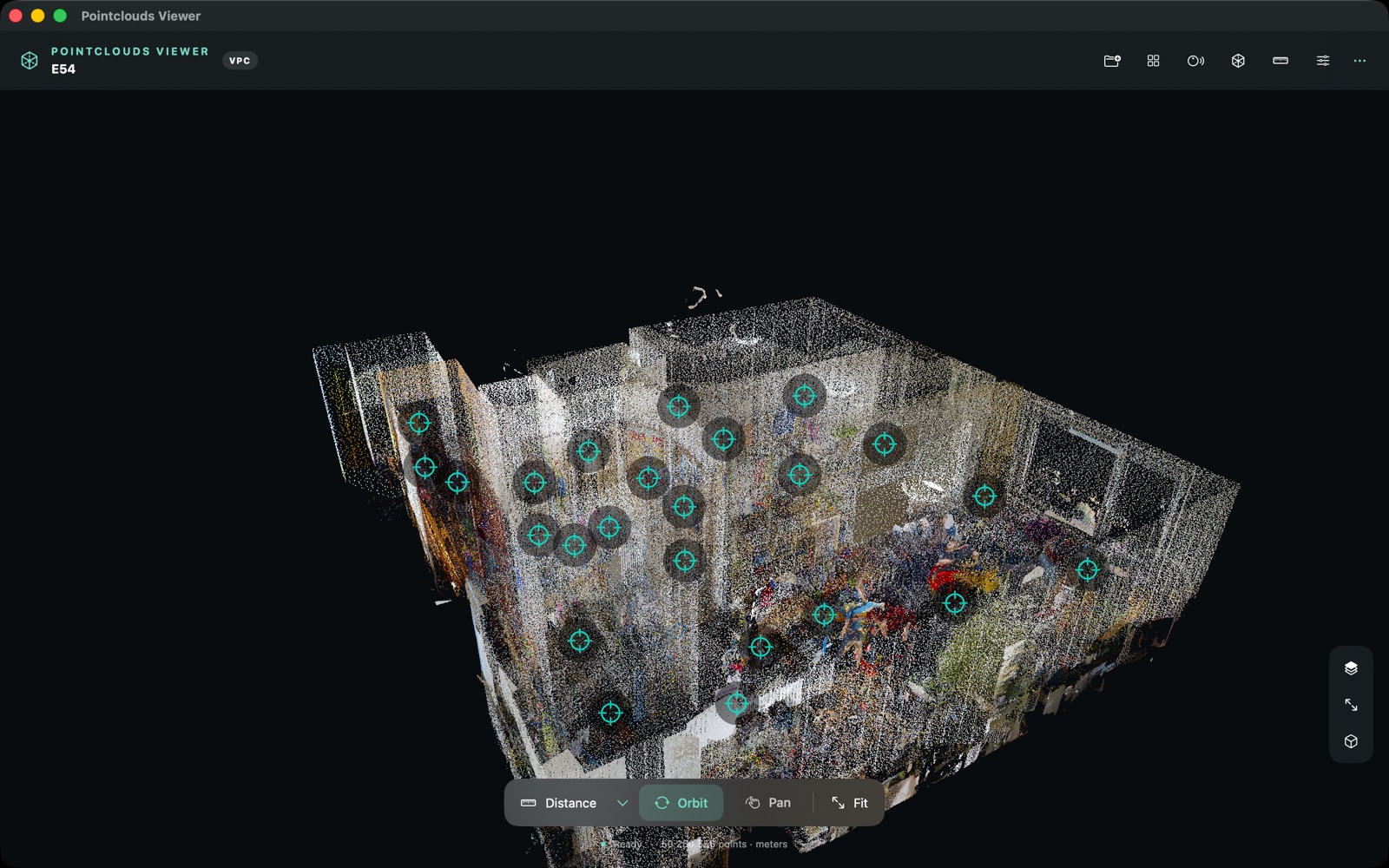

Snímky skutečné aplikace: byt naskenovaný z 24 stanovišť, 50 250 555 bodů.

Sken proti modelu

Kde se stavba liší
od projektu.

Sken ukazuje, co je postavené. Model, co postavené být mělo. Point Cloud & BIM Viewer vám ukáže rozdíl — na každém bodě a u každého prvku. A když model a sken nesdílejí souřadnice, usadíte model na sken během chvilky.

Je stěna tam, kde má být? Vejde se potrubí pod strop? Co ještě chybí?

Sken bytu obarvený podle vzdálenosti od IFC modelu: zeleně v toleranci, teple tam, kde stavba vystupuje před model, studeně tam, kde je za ním.
Sken bytu obarvený podle vzdálenosti od jeho IFC modelu. Měření sken ↔ model si vyzkoušíte na syntetické místnosti v ukázce nahoře.

Odchylka na každém bodě

Každý bod skenu dostane barvu podle toho, jak daleko je od modelu. Vyboulená stěna, níž položená podlaha nebo sloup mimo osu jsou vidět na první pohled — s tolerancí, kterou si určíte.

Změřte, o kolik

Z bodu na skenu na plochu modelu: přesné číslo, o kolik je skutečná stěna jinde než v projektu. K tomu seznam prvků, které jsou mimo toleranci.

Co je hotové a co chybí

Které prvky sken potvrzuje jako postavené, které v něm chybí a kam se skener nedostal — podklad pro kontrolu postupu stavby.

Splňuje model požadavky?

Zkontrolujte IFC model podle IDS: jestli nese vlastnosti, klasifikace a údaje, které předání vyžaduje. Co nevyhoví, se vypíše a můžete to poslat autorovi modelu jako BCF.

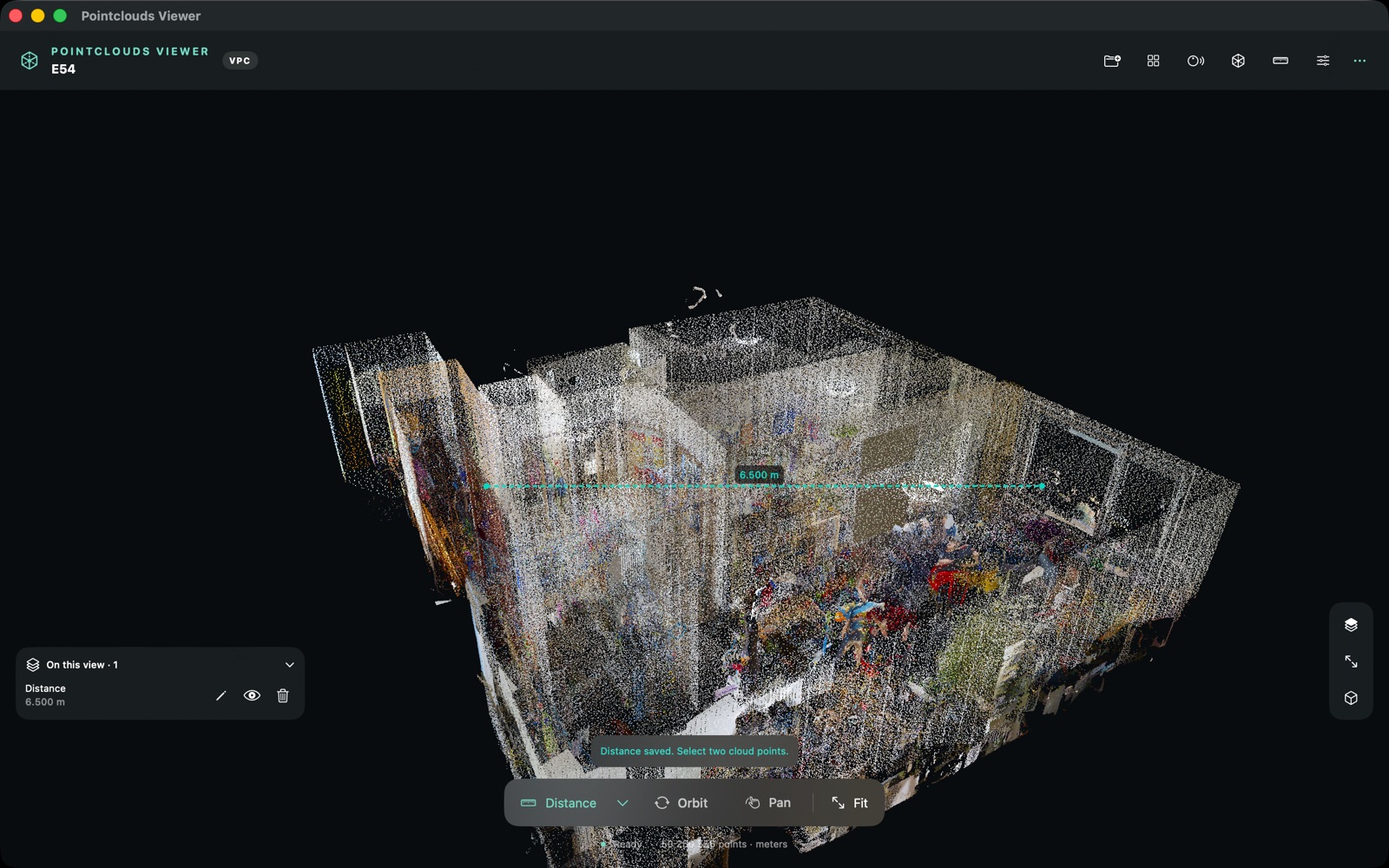

Měření

Každý rozměr, který
na stavbě potřebujete.

Světlá výška místnosti, tloušťka stěny, šířka otvoru, odstup potrubí od stropu. Změříte je na skenu i na modelu a výsledky zůstanou uložené v projektu.

  • Kolik měří místnost, stěna nebo otvor — vzdálenost s vodorovnou a svislou složkou
  • Světlá výška kdekoli v místnosti, uprostřed i u stěny
  • Tloušťka stěny, světlá šířka a výška mezi plochami modelu
  • Odstup dvou prvků — třeba potrubí od stropu nebo nosníku; i odstup prvku od skutečného stavu ve skenu
  • Rovinnost podlahy či stěny — plocha proložená body řekne, jak daleko od roviny leží
  • Poznámky k místu nebo prvku, které pak pošlete týmu jako BCF
  • Délky v milimetrech, centimetrech nebo metrech
Nejkratší vzdálenost mezi dvěma stěnami IFC modelu; řez vyplňuje stěny šrafou.
A dál

Všechno, co se skenem
opravdu děláte.

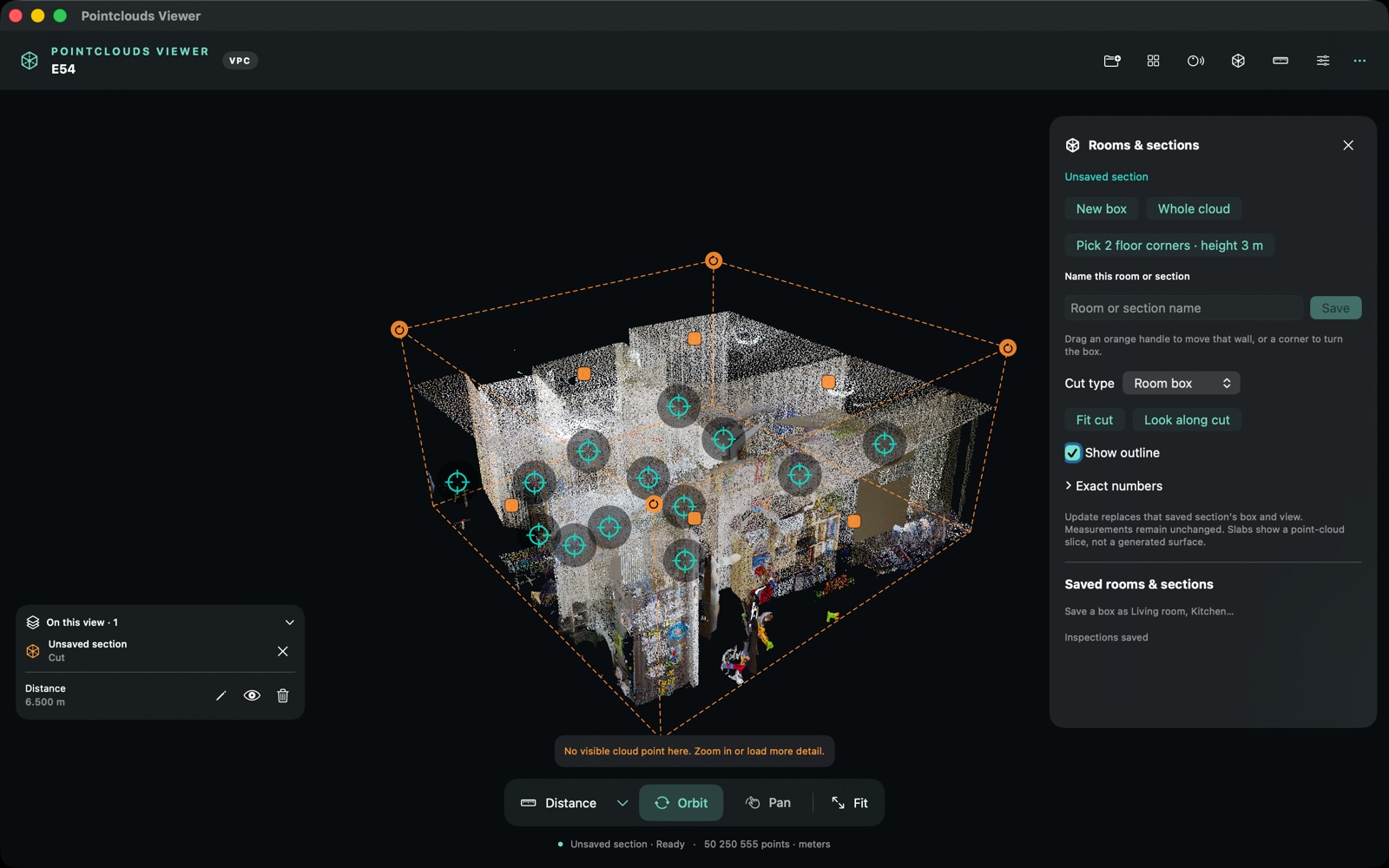

Půdorysy a řezy ze skenu

Vyřízněte jedno patro nebo místnost a podívejte se na ni jako na výkres — i s modelem, jehož stěny se v řezu vyplní šrafou. Řeznou rovinu položíte na plochu nebo napříč osou, posouváte ji šipkou a otáčíte kroužky; řezat jich může až šest najednou. Uložené řezy (Obývací pokoj, 2. NP) otevřete znovu jedním klepnutím a jejich obsah uložíte jako LAS pro další zpracování.

Půdorysný řez skenem a IFC modelem bytu s vyplněnými a šrafovanými tělesy.

Sedí registrace?

Každé stanoviště skenu vlastní barvou: hned vidíte, jestli do sebe zapadají. Co překáží, skryjete, a skeny z další návštěvy stavby přidáte do stejného projektu.

Stanoviště

Fotografie z místa

Panorama z místa skeneru ukáže, co na stavbě v tu chvíli bylo — samostatně, nebo přeložené přes mračno.

Panorama + mračno

Průhyb podlahy v barvách

Barvy podle výšky v pásmu pár centimetrů ukážou, kde se podlaha prohýbá nebo stěna naklání — ještě než začne pokládka nebo montáž.

Pásmo 1–50 cm

I velké zakázky

Skeny o stovkách milionů bodů i na iPadu a iPhonu: import běží na všech jádrech procesoru a vystačí si s desítkami megabajtů paměti, detail se načítá podle toho, kam se díváte.

100 M+ bodů

Srovnání s půdorysem

Položte DXF půdorys pod sken a uvidíte, kde se skutečnost liší od výkresu. Hladiny, které překážejí, vypnete.

DXF

Katastr a terén pod skenem

U projektu na mapě načtete aktuální katastrální mapu v Česku, na Slovensku, v Nizozemsku, Francii, Polsku, Švýcarsku, Belgii, Itálii, Španělsku a části Německa, a 3D terén z národních výškových modelů nebo celosvětových dat, a uvidíte sken v parcelách i v krajině.

Výsledky dál

Mračno, sken nebo jen výřez do E57 i s panoramaty, LAS, PLY či XYZ — třeba jedno patro ke zpracování v jiném programu. Projekt na mapě si georeferenci ponese s sebou, třeba v S-JTSK. Měření do CSV a JSON, pohled jako obrázek.

Závady rovnou týmu

Poznámka s pohledem a prvkem modelu odejde jako BCF do vašeho BIM nástroje a závady od kolegů se otevřou přímo nad skenem.

Import i export
Formáty

Otevře, co skener
vyrobí.

E57

Registrovaná stanoviště, barva, intenzita a kulové fotografie.

LAS / LAZ

Verze 1.0 až 1.4, barva, intenzita a klasifikace bodů. COPC se otevře jako LAZ, kterým je.

PLY

ASCII i binární, little i big endian.

PTS / PTX

Textové skeny, jak je píší běžné registrační programy.

XYZ / TXT

Se sloupcem intenzity nebo RGB.

IFC

Model vedle skenu, i zabalený v zipu nebo gzipu. S vlastnostmi prvků.

USDZ · OBJ

A také USD, STL, glTF a GLB — modely jako kontext ke skenu.

DXF

Půdorys položený pod sken, s hladinami z výkresu.

Více souborů naráz — i celá složka nebo zip — se naimportuje do jednoho projektu se všemi stanovišti a každý soubor zůstane samostatným skenem. PLY a XYZ nenesou jednotky ani svislou osu, proto se na ně import zeptá — a ukáže k tomu půdorys a bokorys, takže poznáte, kde je podlaha. E57 a LAS svůj souřadnicový systém nesou samy.

Soukromí

Vaše skeny se nikam neposílají.

Žádný účet, žádné nahrávání, žádná analytika. Sken klienta zůstane tam, kde má být — ve vašem zařízení.

Offline

Funguje bez internetu. Připojí se jen pro mapu z Apple Maps, katastrální mapu a terén, které si sami zapnete.

Bez účtu

Nic k registraci, nic k přihlášení, nic, co by mohlo vypršet.

Bez sledování

Žádná analytika, reklama ani telemetrie. App Store: údaje se nesbírají.

Originál zůstává

Import vytvoří vlastní projekt. Zdrojový soubor se nikdy nemění.

Zásady ochrany soukromí

Na rovinu

Co aplikace neumí.

Je lepší říct hranice rovnou, než je nechat objevit až po nákupu.

  • Neupravuje bodová data. Body nemaže, nečistí ani nepřebarvuje.
  • Neregistruje skeny ze stativu. Stanoviště musí být zaregistrovaná už ve zdrojovém souboru; k ostatním jde usadit jen sken LiDARem z telefonu.
  • Nepromítá model do kamery. Kamera slouží jen ke skenování LiDARem.
  • Nesjednotí souřadnicové systémy. Mračna ve dvou různých systémech nepřevede do jednoho.
  • Otevřené modely jen čte. Nikdy je nemění ani neukládá zpátky.
Pro koho

Pro ty, kdo se skenem
pracují.

Geodeti a zaměřovatelé

Zkontrolujte zaměření na iPadu ještě na místě, dřív než odjedete ze stavby.

Architekti a projektanti

Rozměr ověříte na skutečném stavu, ne podle staré výkresové dokumentace.

BIM koordinátoři

Položte IFC model na sken, obarvěte odchylku, zkontrolujte model podle IDS a závadu pošlete týmu jako BCF.

Stavbyvedoucí a technický dozor

Sken i model v kapse — i tam, kde na stavbě není signál.

Cena

Zdarma. Pro jednorázově.

Aplikace je zdarma s jedním projektem. Pro odemkne neomezený počet projektů za jednorázovou platbu, bez předplatného.

Zdarma
0 Kč
Jeden projekt v knihovně
  • Prohlížení, měření, řezy a panoramata
  • Sken proti modelu IFC, kontrola IDS
  • Export do CSV, JSON, BCF, PNG a LAS
  • Mac, iPad i iPhone
Pro
249 Kčcena pro Česko
Jednorázová platba · neomezený počet projektů
  • Neomezený počet projektů
  • Jedna platba, žádné předplatné
  • Obnovení nákupu na dalších zařízeních se stejným Apple Účtem

Konkrétní částku v místní měně ukáže App Store — liší se podle země. Počítá se každý projekt, i projekt jen z modelů. Projekty, které už máte, zůstanou otevíratelné vždy — limit se týká jen přidání dalšího.

Vyzkoušejte

Nemáte po ruce sken?
Vezměte si náš.

Tatáž syntetická místnost jako v ukázce, v plném rozlišení: 639 687 bodů ze dvou stanovišť, barva, intenzita a panorama ke každému stanovišti. Místnost má přesně 6,000 × 4,000 × 2,700 m, takže si na kulatých číslech ověříte, že měření nelže. K tomu IFC model s jednou stěnou schválně posunutou o 4 cm.

Virtalia

Point Cloud & BIM Viewer vyvíjí Virtalia — pražská firma, která se věnuje BIM a digitalizaci stavebnictví. Aplikace pracuje samostatně s daty z jakéhokoli skeneru. A když budete potřebovat se skenem nebo modelem pomoct, víte, kde nás najít.

virtalia.cz
Začněte

Otevřete svůj
první sken.

Zdarma pro Mac, iPad a iPhone.

Mac · iPad · iPhone · Bez předplatného
